| ● 压力范围：1bar~10-11mbar | ● 烘烤温度：150℃ (移除电机及其组件) | ● 焊接波纹管材质：SS316L |
| ● 通径：65mm | ● 上端安装法兰：CF63法兰，通孔 | ● 下端安装法兰：CF100法兰，螺纹孔 |
| ● X/Y驱动：步进电机(分辨率≤1μm, 精度≤10μm)或微分头(分辨率10μm) | ● Z驱动：步进电机(分辨率≤1μm，精度≤10μm)+手轮 | ● 可接受定制 |

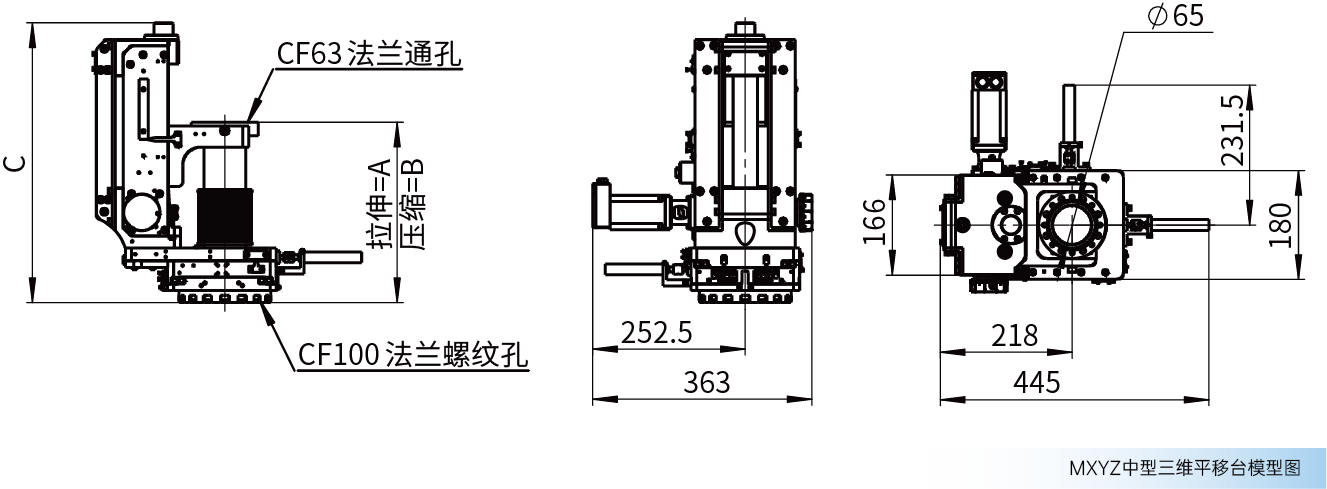

| 品名 | 中型三维平移台（MXYZ） | ||||
| 上端移动法兰 | CF63 | ||||
| 法兰 尺寸 | 毫米 | 114 | |||
| 英寸 | 4.5 | ||||
| 下端安装法兰 | CF100 | ||||
| 法兰 尺寸 | 毫米 | 152 | |||
| 英寸 | 6.0 | ||||
| XY行程 (mm) | ±7.5 | ||||
| Z行程 (mm) | 100 | 200 | |||
| A拉伸 (mm) | 399 | 499 | |||
| B压缩 (mm) | 299 | 299 | |||
| C (mm) | 463 | 563 | |||
| Z驱动 | 步进电机+手轮 | 步进电机+手轮 | |||
| 重量(kg) | 微分头 | 步进电机 | 微分头 | 步进电机 | |
| 型号 | MXYZ100Z100S-0108 | MXYZ100Z100S-0128 | MXYZ100Z200S-0108 | MXYZ100Z200S-0128 | |
| 订购编码 | 3042200008 | 3042200012 | 3042200032 | 3042200036 | |
