| ● 压力范围：1bar~10-11mbar | ● 最高烘烤温度：150℃ | ● 焊接波纹管材质：SS316L |
| ● 上端安装法兰：CF35法兰、螺纹空 | ● 下端安装法兰：CF35法兰、通孔 | ● 可调角度：±3°（LPABS版） |
| ● 刻度以1mm递增 | ● 可接受定制 | ● 任意方向均可安装 |

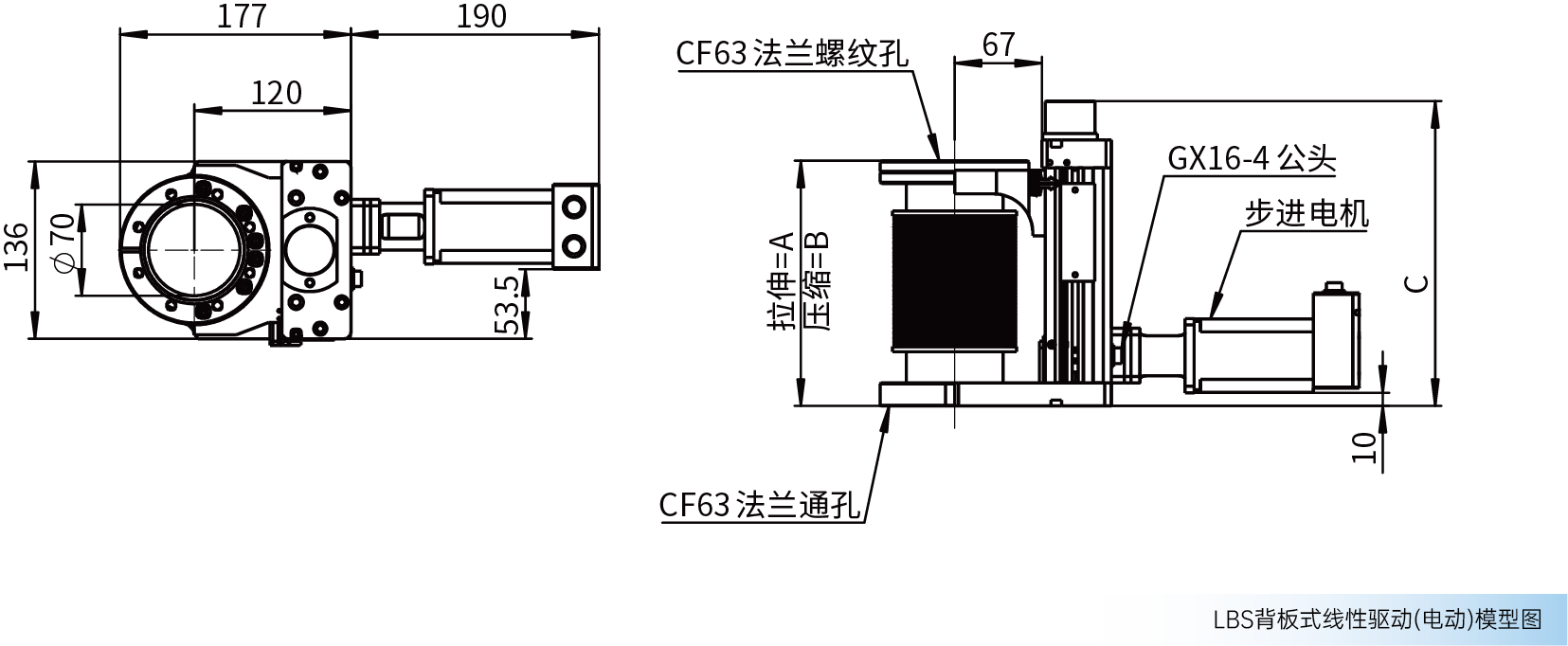

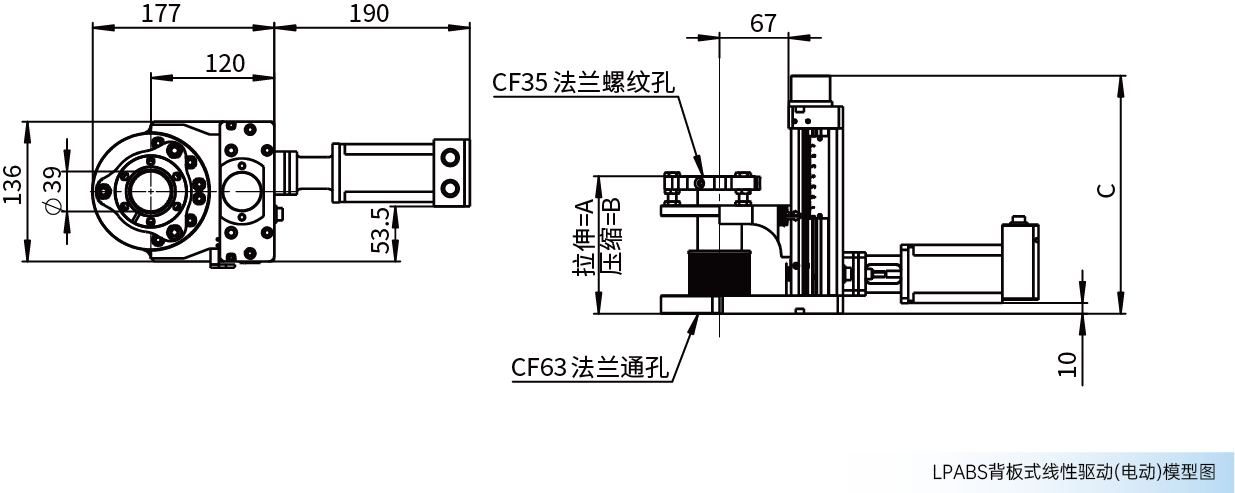

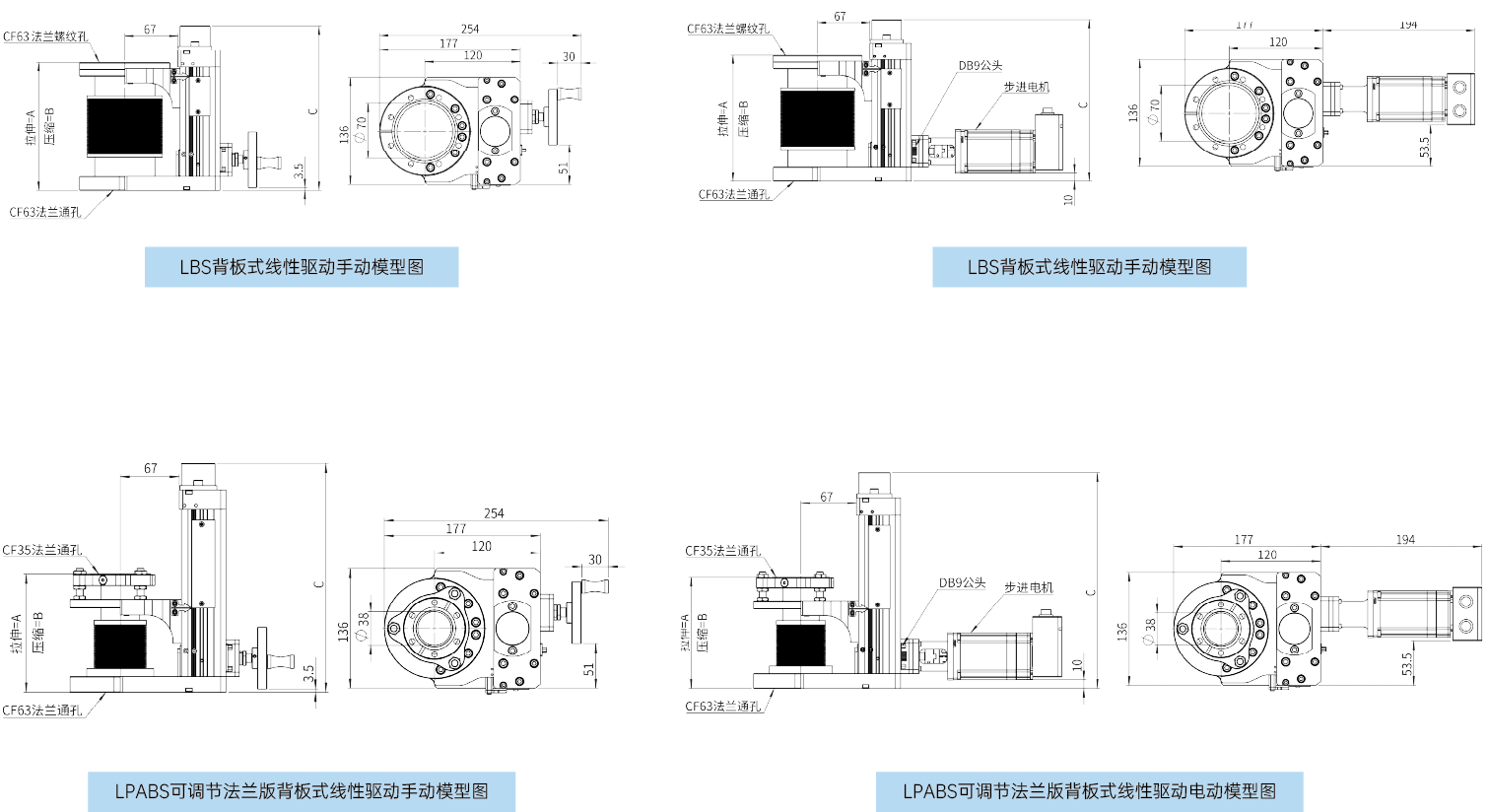

| 品名 | 背板式线性驱动（LBS） | 可调节法兰版背板式线性驱动（LPABS） | |||||||||
| 安装法兰 | CF63 | CF35 | |||||||||
| 固定法兰 | CF63 | CF63 | |||||||||
| 法兰 尺寸 | 毫米 | 114 | 114 | ||||||||
| 英寸 | 4.5 | 4.5 | |||||||||
| 行程(mm) | 50 | 100 | 150 | 100 | 150 | ||||||
| A拉伸(mm) | 161 | 213 | 281 | 234 | 302 | ||||||
| B压缩(mm) | 111 | 113 | 131 | 134 | 152 | ||||||
| C(mm) | 207 | 259 | 327 | 259 | 327 | ||||||
| 驱动 | 手动 | 步进电机 | 手动 | 步进电机 | 手动 | 步进电机 | 手动 | 步进电机 | 手动 | 步进电机 | |
| 分辨率 | 1 | 0.005 | 1 | 0.005 | 1 | 0.005 | 1 | 0.005 | 1 | 0.005 | |
| 重量(kg) | 6.7 | 8.0 | 7.5 | 8.8 | 8.4 | 9.7 | 7.4 | 9.1 | 8.2 | 9.9 | |
| 型号 | LBS63L50M | LBS63L50A | LBS63L100M | LBS63L100A | LBS63L150M | LBS63L150A | LPABS63L100M | LPABS63L100A | LPABS63L150M | LPABS63L150A | |
| 订购编码 | 3041100001 | 3041100002 | 3041100005 | 3041100006 | 3041100007 | 3041100008 | 3041100019 | 3041100020 | 3041100021 | 3041100022 | |
