产品概述 Product Overview

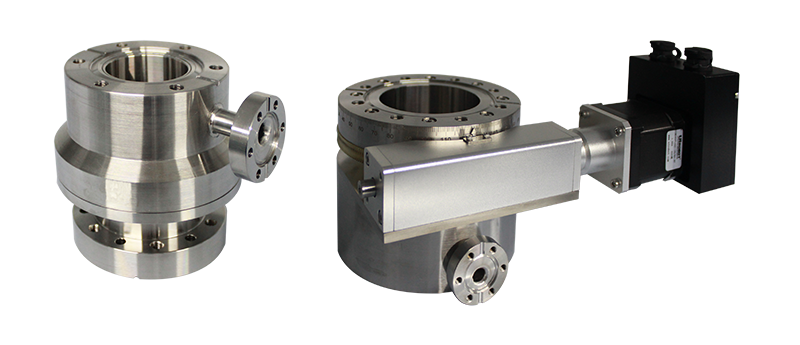

紧凑型差分旋转驱动采用侧面密封,结构更为紧凑,同时依然能够满足超高真空应用,为组件提供基本的旋转运动,实现360°连续旋转,适用于一些尺寸受到限制的场合。


规格说明 Specification

● 手动/步进电机驱动
● 交叉滚子轴承
● 烘烤温度:150°C
● 旋转范围:360°(可连续旋转)
● 一级差分实现超真空性能
● 两端安装法兰:CF法兰,螺纹孔


法兰尺寸 驱动方式 A B
C
D
精度 型号
毫米 英寸 毫米 英寸 毫米 毫米 英寸 毫米 英寸
70 2.75 手动
99 3.9 82 3.23 81 3.19 35 1.38 CDPRF35M
114 4.5 手动
239 9.41 153 9.96 92 3.62 63 2.48 CDPRF63M
步进电机
0.005° CDPRF63A
152 6 手动
281 11.1 190 7.48 96 3.78 103 4.06 CDPRF100M
步进电机
0.005°
CDPRF100A


产品尺寸 Dimension Drawing
