产品概述 Product Overview

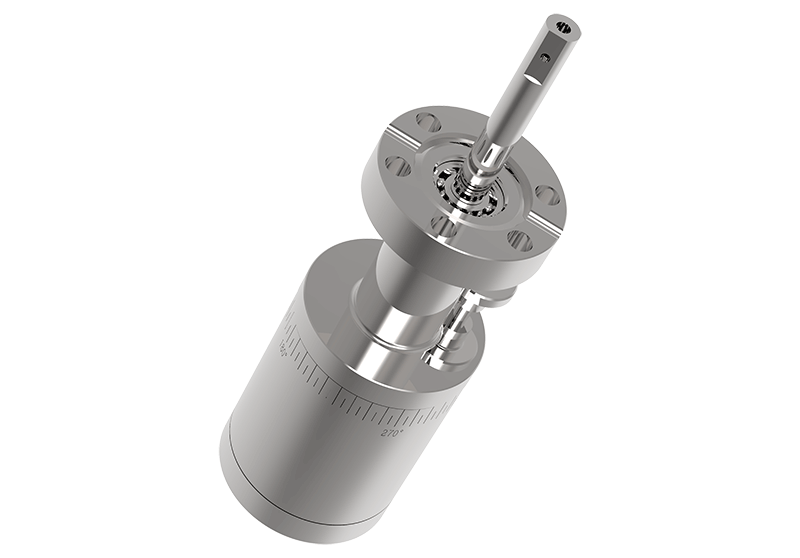

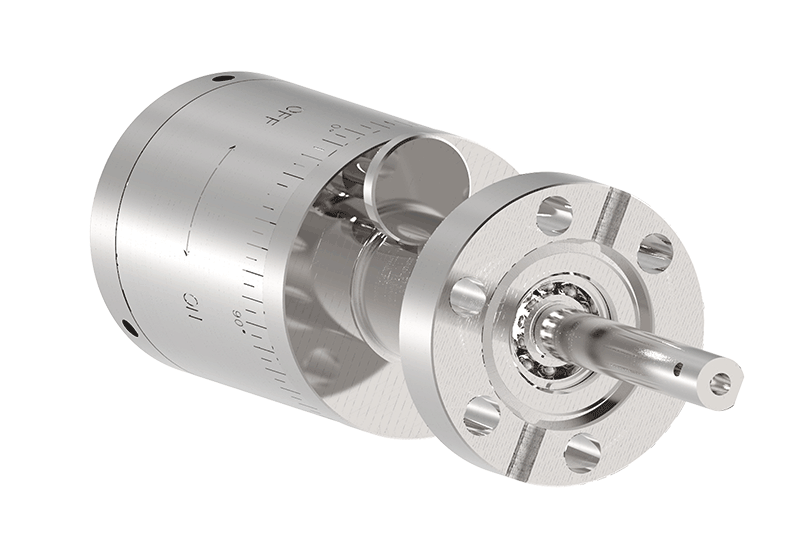

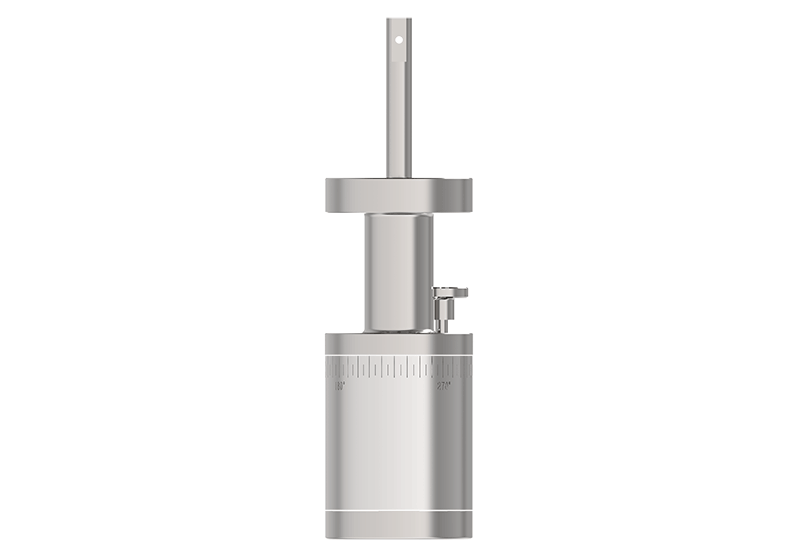

磁耦合旋转驱动无需使用波纹管密封结构,即兼具超高真空特性和旋转功能。该产品外磁套上以激光蚀刻刻上刻度,以5°为间隔递增。对于大多数真空环境中需要旋转运动的场合,磁耦合旋转驱动提供了实用经济的解决方案,如视窗挡板,样品停放台等。
规格说明 Specification
● 驱动方式:磁耦合 |
● 极限真空:可达10-11mbar |
● 最高烘烤温度:150°C |
● 最大输出扭矩:0.35NM |
● 材质:超高真空兼容材料 |
● 低负载下没有回程差 |
● 6mm端部带螺纹孔轴 |
● 激光蚀刻刻度,以5°递增 |
● 安装法兰:通孔 |

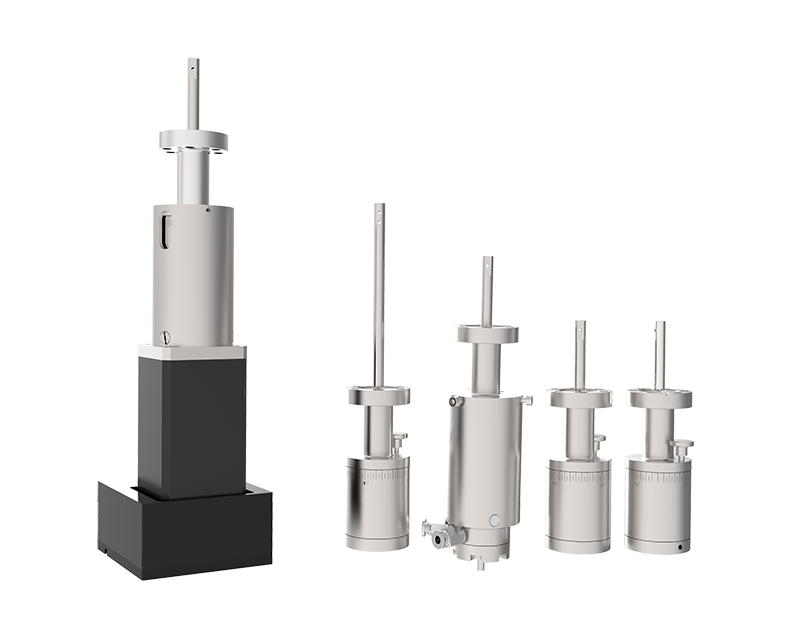

法兰直径 | 驱动方式 | 旋转角度 | 重量(Kg) | 型号 | |
毫米 | 英寸 | ||||
34 | 1.33 |
手动 |
90° | 0.4 | MR16R90M |
气动 | 0.6 | MR16R90P | |||
气动(含位置传感器) | 0.6 | MR16R90S | |||
手动 | 180° | 0.4 | MR16R180M | ||
气动 |
0.6 |
MR16R180P | |||
气动(含位置传感器) | 0.6 | MR16R180S | |||
手动 |
360° |
0.4 |
MR16R360M |
||

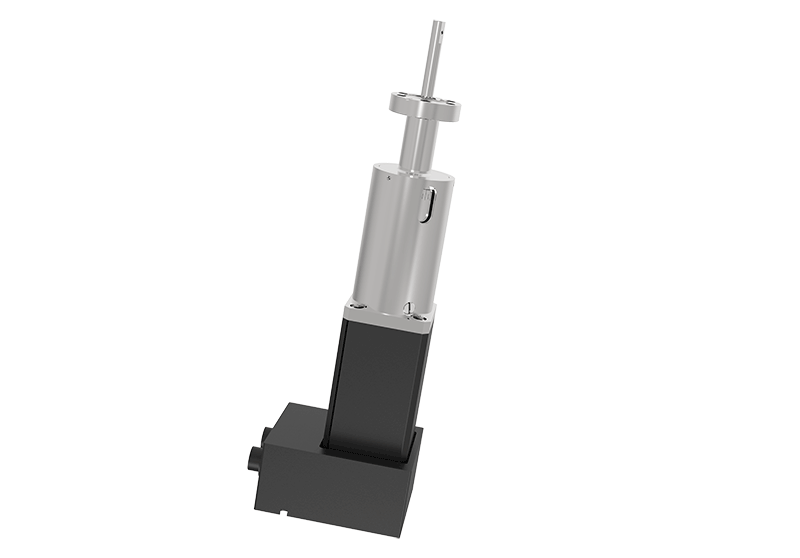

步进电机 |
1.0 |
MR16R360A |
产品尺寸 Dimension Drawing
