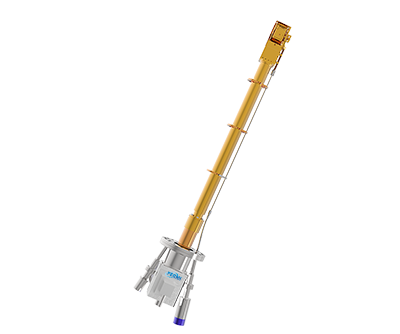

开循环低温样品架-6轴 您当前的位置: 首页 > 产品中心 > 低温技术 > 部件产品 > ARPES样品架 > 开循环低温样品架-6轴

产品亮点 Highlights


● 液氦制冷
● 多自由度:最高可达6自由度
● 温度范围:6K~400K
● 降温速度:RT至10K,<15分钟

● 兼容液氮:<65K 运行(带泵)




相关配件 Options

● 样品停放台
● 双样品低温样品台
● 高温样品台(可选电子束加热)
● YAG台
● 样品浮动模块
● 低温解理模块
● 四电极输运测量模块

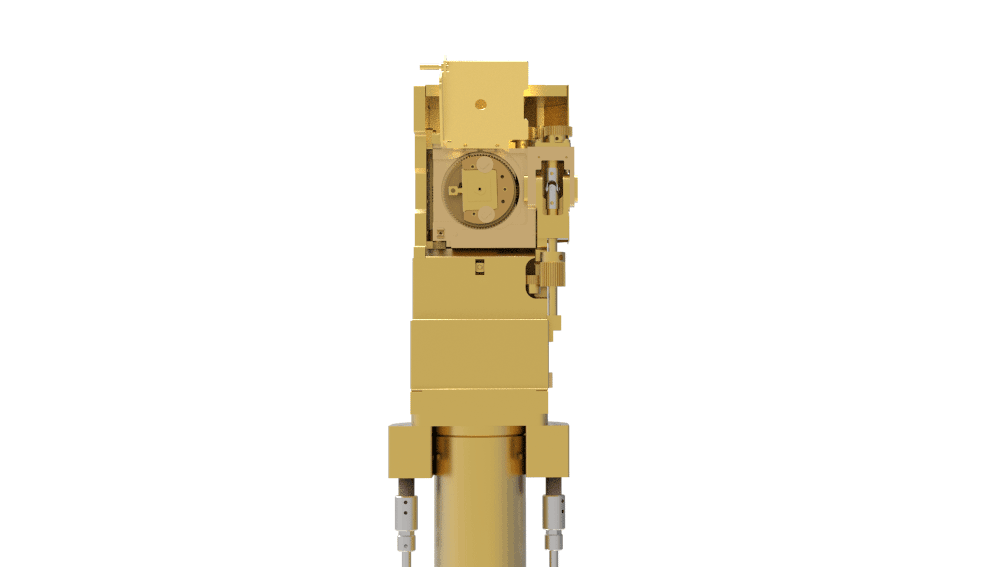

技术规格 Mechanical Specifications

R1轴向旋转
360°(-180°,+ 180°)
R2俯仰角旋转
60°(-15°,+ 45°)
R3面内角旋转
240°(-120°,+ 120°)
X / Y行程
25mm(±12.5mm)
Z行程
最大650mm



4-轴 5A-轴 5F-轴 5.5-轴 6-轴
XY行程 ±12.5mm ±12.5mm
±12.5mm
±12.5mm
±12.5mm
Z行程 最长700mm 最长700mm
最长700mm
最长700mm
最长700mm
XYZ驱动 手动/马达 手动/马达
手动/马达
手动/马达
手动/马达
XYZ精度 <0.01mm <0.01mm
<0.01mm
<0.01mm
<0.01mm
R1范围 360°(-180°,+180°) 360°(-180°,+180°)
360°(-180°,+180°)
360°(-180°,+180°)
360°(-180°,+180°)
R1控制方式 手动/马达 手动/马达
手动/马达
手动/马达
手动/马达
R1控制精度 <0.1° <0.1°
<0.1°
<0.1°
<0.1°
R1减速比 360:0.2 360:0.2
360:0.2
360:0.2
360:0.2
R2(Flip)范围 —— —— 60°(-15°,+45°) 60°(-15°,+45°)
60°(-15°,+45°)
R2驱动 —— —— 马达 手动 手动/马达
R2精度 —— —— <0.1° <1° <0.1°
R2减速比 —— —— 360:9 360:6 360:3
R3(Azi)范围 —— 240°(-120°,+120°) —— 240°(-120°,+120°)
240°(-120°,+120°)
R3驱动 —— 手动/马达 —— 手动/马达
手动/马达
R3精度 —— <0.1° —— 手动<1° <0.1°
R3减速比 —— 360:5 —— 360:4.5 360:4
温度范围 <4-325K 5-325K
5-325K
6-325K
<6-325K
最低温度 <4K 5K
5K
6K
<6K
控制精度 <0.01K <0.01K
<0.01K
<0.01K
<0.01K
降温时间 <3 Hour (RT-6K) 4 Hour (RT-6K)
4 Hour (RT-6K)
5 Hour (RT-6K)
6 Hour (RT-6K)

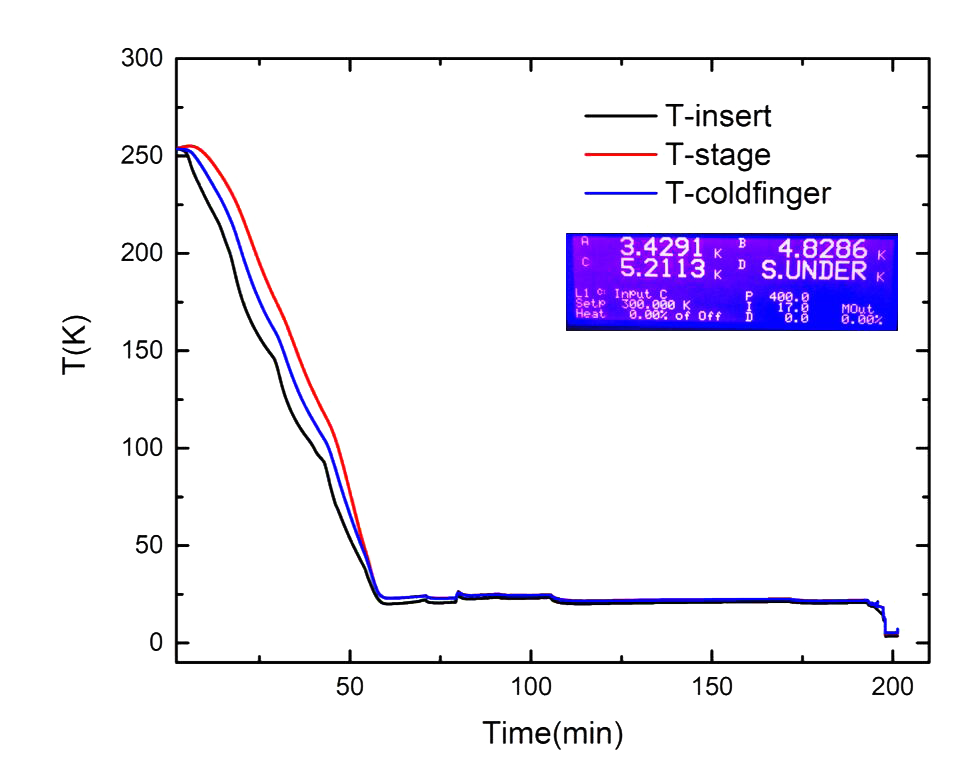

降温曲线 Cooling Curves


视频 Video


相关下载 Related Downloads

    暂无下载内容
标签: 低温样品架
