闭循环低温样品架-4轴 您当前的位置: 首页 > 产品中心 > 低温技术 > 部件产品 > ARPES样品架 > 闭循环低温样品架-4轴

产品概述 Product Overview

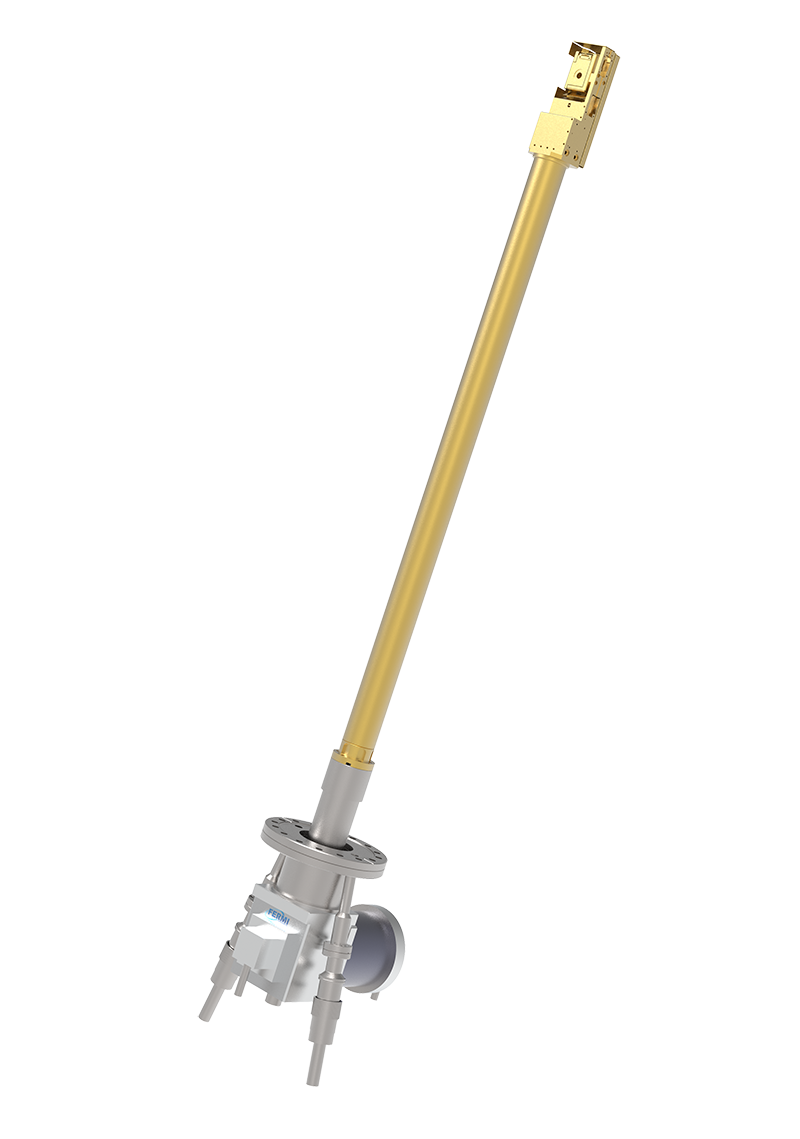

费勉仪器提供的4轴闭循环低温样品架可以实现样品位置以及姿态的精确控制,它主要由低温样品杆、温度控制系统、XYZ-R1位移台、马达控制系统四部分组成。整个样品架及位移台均使用无磁材料,可以在超高真空下使用。样品台可以在X、Y、Z方向大范围移动,并可实现绕Z轴的旋转运动(R1)。 马达控制软件可以与ScientaOmicron的分析器联动,实现automapping功能。


产品亮点 Highlights

● 运行成本低:采用风(水)冷式GM制冷机提供冷量
● 多自由度:X、Y、Z、R1 均可实现马达控制
● 操作便捷:即插即用,可长时间稳定运行
● 超低温:样品台最低稳定可达4K
● 精准控温:PID控温精度可达10mK
● 快速变温:从室温至4K,小于4小时
● 多种功能模块可选


相关配件 Options

● 样品停放台
● 4K四轴低温台
● 高温样品台(可选电子束加热)
● YAG台
● 样品悬浮模块
● 低温解理模块
● 四电极输运测量模块


技术规格 Mechanical Specifications

R1轴向旋转
360°(-180°,+ 180°)
X / Y行程
25mm(±12.5mm)
Z行程
最大650mm



4-轴 5A-轴 5F-轴 5.5-轴 6-轴
XY行程 ±12.5mm ±12.5mm
±12.5mm
±12.5mm
±12.5mm
Z行程 最长700mm 最长700mm
最长700mm
最长700mm
最长700mm
XYZ驱动 手动/马达 手动/马达
手动/马达
手动/马达
手动/马达
XYZ精度 <0.01mm <0.01mm
<0.01mm
<0.01mm
<0.01mm
R1范围 360°(-180°,+180°) 360°(-180°,+180°)
360°(-180°,+180°)
360°(-180°,+180°)
360°(-180°,+180°)
R1控制方式 手动/马达 手动/马达
手动/马达
手动/马达
手动/马达
R1控制精度 <0.1° <0.1°
<0.1°
<0.1°
<0.1°
R1减速比 360:0.2 360:0.2
360:0.2
360:0.2
360:0.2
R2(Flip)范围 —— —— 60°(-15°,+45°) 60°(-15°,+45°)
60°(-15°,+45°)
R2驱动 —— —— 马达 手动 手动/马达
R2精度 —— —— <0.1° <1° <0.1°
R2减速比 —— —— 360:9 360:6 360:3
R3(Azi)范围 —— 240°(-120°,+120°) —— 240°(-120°,+120°)
240°(-120°,+120°)
R3驱动 —— 手动/马达 —— 手动/马达
手动/马达
R3精度 —— <0.1° —— 手动<1° <0.1°
R3减速比 —— 360:5 —— 360:4.5 360:4
温度范围 <4-325K 5-325K
5-325K
6-325K
<6-325K
最低温度 <4K 5K
5K
6K
<6K
控制精度 <0.01K <0.01K
<0.01K
<0.01K
<0.01K
降温时间 <3 Hour (RT-6K) 4 Hour (RT-6K)
4 Hour (RT-6K)
5 Hour (RT-6K)
6 Hour (RT-6K)


降温曲线 Cooling Curves


视频 Video


相关下载 Related Downloads

    暂无下载内容
标签: 低温样品架
