产品概述 Product Overview

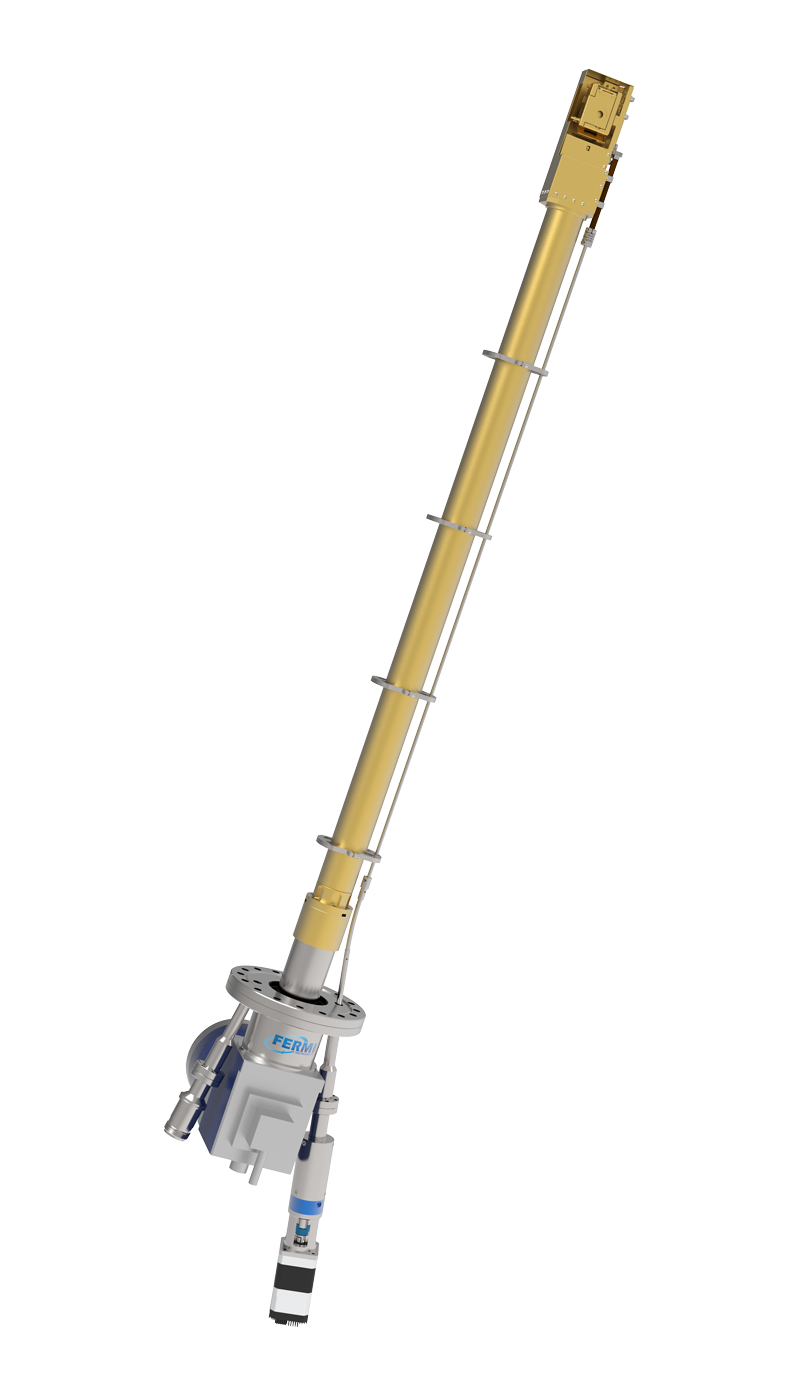

费勉仪器提供的5A轴闭循环低温样品架可以实现样品位置以及姿态的精确控制,它主要由低温样品杆、温度控制系统、XYZ-R1位移台、马达控制系统四部分组成。整个样品架及位移台均使用无磁材料,可以在超高真空下使用。样品台可以在X、Y、Z方向大范围移动,并可实现绕Z轴的旋转运动(R1),样品架头部增加了齿轮传动机构以实现样品台面内角旋转(R3)功能。 马达控制软件可以与ScientaOmicron的分析器联动,实现automapping功能。
产品亮点 Highlights
● 运行成本低:采用风(水)冷式GM制冷机提供冷量
● 多自由度:X、Y、Z、R1 、R3均可实现马达控制
● 操作便捷:即插即用,可长时间稳定运行
● 超低温:样品台最低稳定可达5K
● 精准控温:PID控温精度可达10mK
● 快速变温:从室温至5K,小于4小时
● 多种功能模块可选
相关配件 Options
● 样品停放台
● 4K四轴低温台
● 高温样品台(可选电子束加热)
● YAG台
● 样品悬浮模块
● 低温解理模块
● 四电极输运测量模块
技术规格 Mechanical Specifications
R1轴向旋转 |
360°(-180°,+ 180°) |
R3面内角旋转 |
240°(-120°,+ 120°) |
X / Y行程 |
25mm(±12.5mm) |
Z行程 |
最大650mm |
|
4-轴 | 5A-轴 | 5F-轴 | 5.5-轴 | 6-轴 |
XY行程 | ±12.5mm |
±12.5mm |
±12.5mm |
±12.5mm |
±12.5mm |
Z行程 | 最长700mm |
最长700mm |
最长700mm |
最长700mm |
最长700mm |
XYZ驱动 | 手动/马达 |
手动/马达 |
手动/马达 |
手动/马达 |
手动/马达 |
XYZ精度 | <0.01mm |
<0.01mm |
<0.01mm |
<0.01mm |
<0.01mm |
R1范围 | 360°(-180°,+180°) |
360°(-180°,+180°) |
360°(-180°,+180°) |
360°(-180°,+180°) |
360°(-180°,+180°) |
R1控制方式 | 手动/马达 |
手动/马达 |
手动/马达 |
手动/马达 |
手动/马达 |
R1控制精度 | <0.1° |
<0.1° |
<0.1° |
<0.1° |
<0.1° |
R1减速比 | 360:0.2 |
360:0.2 |
360:0.2 |
360:0.2 |
360:0.2 |
R2(Flip)范围 | —— | —— | 60°(-15°,+45°) |
60°(-15°,+45°) |
60°(-15°,+45°) |
R2驱动 | —— | —— | 马达 | 手动/马达 | 手动/马达 |
R2精度 | —— | —— | <0.1° | <1° | <0.1° |
R2减速比 | —— | —— | 360:9 | 360:6 | 360:3 |
R3(Azi)范围 | —— | 240°(-120°,+120°) | —— |
240°(-120°,+120°) |
240°(-120°,+120°) |
R3驱动 | —— | 手动/马达 | —— |
手动 |
手动/马达 |
R3精度 | —— | <0.1° | —— | 手动<1° | <0.1° |
R3减速比 | —— | 360:5 | —— | 360:4.5 | 360:4 |
温度范围 | <4-325K |
<5-325K |
<5-325K |
<6-325K |
<6-325K |
最低温度 | <4K |
<5K |
<5K |
<6K |
<6K |
控制精度 | <0.01K |
<0.01K |
<0.01K |
<0.01K |
<0.01K |
降温时间 | <3 Hour (RT-6K) |
<4 Hour (RT-6K) |
<4 Hour (RT-6K) |
<5 Hour (RT-6K) |
<6 Hour (RT-6K) |
降温曲线 Cooling Curves
